Résistivité électrique

La géophysique électrique permet de mesurer la résistivité du sous-sol selon un profil linéaire composé d’électrodes d’injection et de mesure du courant électrique. La méthode consiste à implanter des électrodes (piquets métalliques) à la surface du sol, espacés de 1 à 10 m, pour les relier à un câble électrique. Du courant est injecté dans le sol, puis la résistivité apparente est mesurée en un point selon un maillage. Lorsque l'ensemble du maillage est mesuré, un logiciel d'inversion (RES2DINV) permet de calculer la résistivité réelle en chaque point, permettant ainsi d'obtenir une coupe verticale de la géologie du sous-sol au droit du profil (cf. exemple ci-dessous).

Géophy Guyane possède son propre terrameter LS2 et ses 64 électrodes espacées de 10 mètres maximum, ainsi que le logiciel d'inversion RES2DINV. La topographie, qui doit être intégrée aux résultats, peut aussi être relevée par Géophy Guyane.

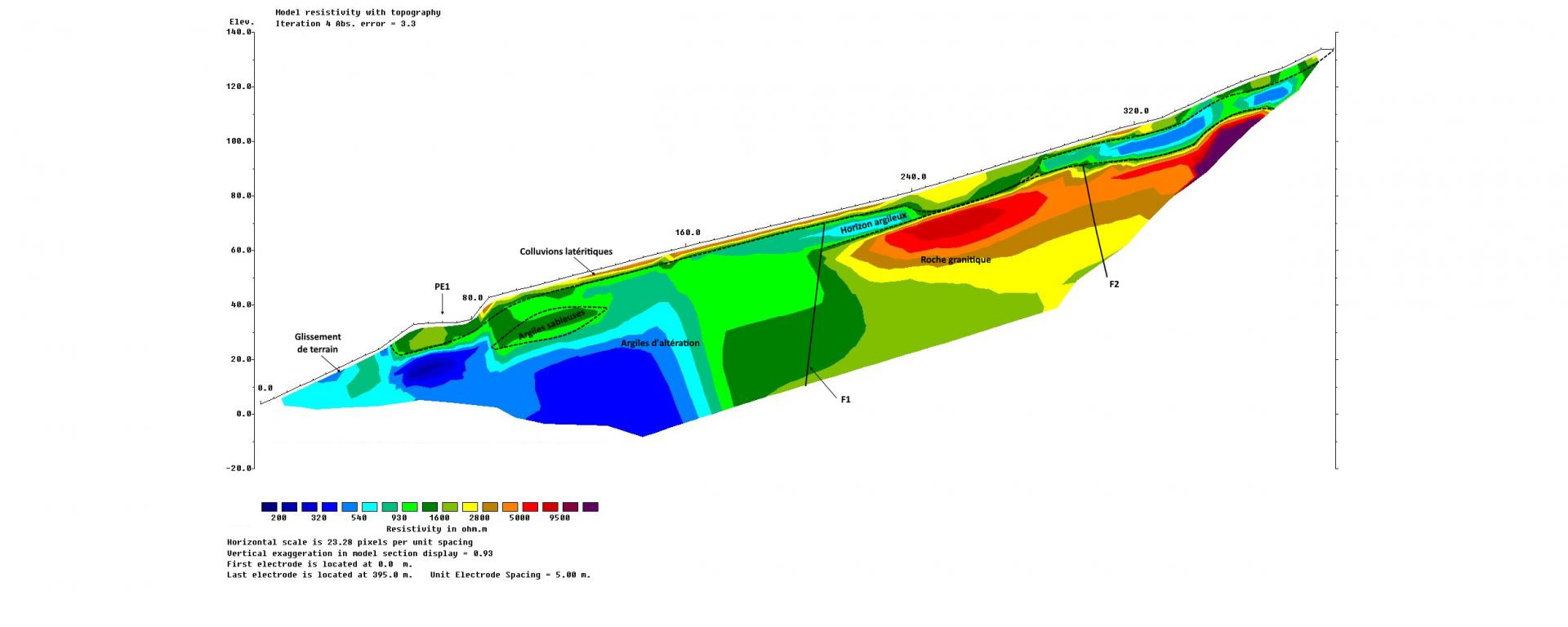

Exemple d'un panneau électrique réalisé en Guyane dans le cadre d'un glissement de terrain :
Panneau elec
